Inmeetinstructies van Woongroothandel
Goed om te weten, voordat u gaat meten
- Houd rekening met vensterbanken en verwarmingsbuizen.
- Houd rekening met naar binnendraaiende ramen en/of deuren en uitstekend raam- en/of deurbeslag.
- Kijk goed of er geen sierstrip, plint of ander obstakel in de weg zit op de plaats waar u de raamdecoratie gaat monteren.
- Houd voldoende afstand van het raam als dit gevoelig is voor thermische breuk
- Meet enkel in wanneer de maten niet meer veranderen door bijvoorbeeld stucen of het plaatsen van een vloer.
- In dit document vindt u inmeetinstructies voor: IN de dag, OP de dag, meerdere producten naast elkaar, draaikiepramen, erkers met rechte hoeken en erkers met schuine hoeken.
Stap 1 Bepaal de plaatsing van de raamdecoratie
Voordat u begint met inmeten is het belangrijk om te bepalen hoe u raamdecoratie gaat monteren.
U kunt kiezen voor plaatsing IN de dag en plaatsing OP de dag. De manier van plaatsen heeft invloed op het inmeten.
Bepaal de plaatsing en volg de bijpassende stap voor de juiste inmeetinstructies.
Optie 1: IN de dag
Hierbij komt de raamdecoratie
tussen twee muren of in
het kozijn te hangen.
Ga naar stap 2A »
Optie 1: OP de dag
Hierbij komt de raamdecoratie op de muur/over het kozijn te hangen.
Ga naar stap 2B »
Stap 2 Inmeetinstructies
stap 2a: IN de dag
(in kozijn of tussen twee muurdelen)
1) Breedte meten
Meet de breedte binnen het kozijn op 3 punten: boven, midden en onder.
De bestelmaat = smalst gemeten maat -1 cm, bij (duo)rolgordijnen en plissé/duette is dit maar -0,5 cm.
2) Hoogte meten
Meet de hoogte binnen het kozijn op 3 punten: links, midden en rechts.
Houd de langste maat aan voor jaloezieën, rolgordijnen en plissé/duette.
Voor vouwgordijnen en duorolgordijnen de kortste maat.
stap 2b: OP de dag
(op de muur/over het kozijn heen)
1) Breedte meten
Hoogte gemeten vanaf het punt dat u de raamdecoratie ophangt tot waar de
raamdecoratie moet eindigen. Deze maat is inclusief bovenbak.
2) Hoogte meten
Meet de hoogte binnen het kozijn op 3 punten: links, midden en rechts.
Houd de langste maat aan voor jaloezieën, rolgordijnen en plissé/duette.
Voor vouwgordijnen en duorolgordijnen de kortste maat.
Let op: Houd rekening met bovenbak en de pakkethoogte, zodat naar binnendraaiende ramen/deuren probleemloos
kunnen openen en sluiten wanneer de raamdecoratie is opgetrokken. De pakkethoogte vindt u op onze website
onder het kopje ‘‘technische gegevens’’ op de productpagina.
Meerdere producten naast elkaar? Zo bepaalt u de breedte
Gaat u meerdere producten naast elkaar hangen? Volg dan de onderstaande stappen om de breedte te bepalen.
Markeer op alle kozijnstijlen het middelpunt.
Meet de strakke breedte maat van markeer- tot
markeerpunt op 3 plaatsen, noteer de smalst gemeten maat en haal hier 1 cm vanaf.
Bij (duo)rolgordijnen en plissé/duette is dit maar 0,5 cm. Deze breedtemaat vult u in op de website.
Herhaal bovenstaande stappen voor elk raam
Inmeetinstructies voor draaikiepramen
Draai kiep raam, standaard montage.
Draai kiep raam, montage met klemsteunen.
Let op: Geschikt voor de volgende vormen van raamdecoratie: plissé/duette verspannen of vrijhangend met zijgeleiding.
25 mm en 50mm houten/aluminium jaloezie met zijgeleiding.
Het opmeten van een draaikiepraam is een nauwkeurige aangelegenheid. Er bestaan twee vormen van montage.
Zorg dat u de inmeetinstructies volgt die in uw situatie van toepassing is.
Optie 1: Standaard montage
Montage door middel van boren/schroeven.
Geschikt voor houten en aluminium draaikiepramen.
Optie 2: Montage met klemsteunen
Montage door middel van klemsteunen.
Geschikt voor kunststof draaikiepramen.
Optie 1: Standaard montage
Standaard montage door middel van boren/schroeven.
Geschikte oplossing voor draaikiepramen van hout en aluminium.
1) Breedte meten
Meet tegen de klink tot de buitenkant van de glaslat. Dit is de bestelmaat.
2) Hoogte meten
Meet de bovenkant van het openslaande deel tot onderzijde glaslat.
Dit is de bestelmaat. Deze maat is inclusief de bovenbak.
Kies bij de stap “Extra opties” voor zijgeleiding wanneer dit niet standaard op het gekozen product zit.
Optie 2: Montage met klemsteunen
Geschikte oplossing voor draaikiepramen van kunststof.

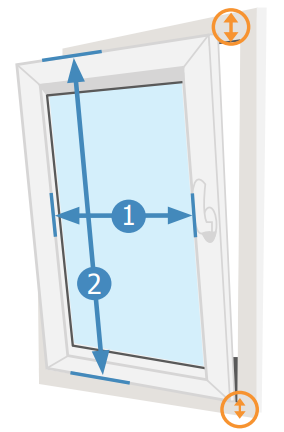

Let op: Controleer bij een kunststof draaikiepraam vooraf of u boven en onder minimaal 2,5 cm ruimte heeft tussen het
openslaande gedeelte en vensterbank/kozijn (zie afbeelding, oranje aanwijzing )
Wanneer u deze ruimte niet heeft, is montage met klemsteunen niet mogelijk!
1) Breedte meten
Meet tegen de klink tot de buitenkant van de glaslat. Dit is de bestelmaat.
2) Hoogte meten
Zet het raam open en meet de totale hoogte van het openslaande deel.
Dit is de bestelmaat. Deze maat is inclusief de bovenbak.
Kies bij de stap “Extra opties” voor zijgeleiding wanneer dit niet standaard op het
gekozen product zit. Kies hier ook voor de optie klemsteunen.
Inmeetinstructies voor erkers
Wilt u de raamdecoratie ophangen in een erker? Hieronder ziet u de stappen voor het inmeten van een erker met
rechte hoeken (optie 1). Heeft u een erker met schuine hoeken? Volg dan de stappen van optie 2.
Let op:
- Houdt er rekening mee dat u open ruimtes krijgt tussen de producten.
- De stofbreedte bij een (duo)rolgordijn is smaller dan de cassette, plaatsing in een erker raden wij hierom af.
- I.v.m. de bediening raden wij een vrijhangend top down bottom up systeem af in een erker met rechte hoeken.
- Het inmeten van erkers kan lastig zijn, komt u er niet uit of twijfelt u? Maak dan gebruik van onze inmeetservice
Optie 1: Erker met rechte hoeken
-
Maak een keuze voor optie A of optie B, zoals in de afbeelding hiernaast weergegeven.
-
Meet de strakke breedte op drie plaatsen van raamzijde 1.
Noteer de smalst gemeten maat en haal hier 1 cm vanaf.
Dit is de bestelmaat.
-
Meet de hoogte op drie plaatsen van raam 1 en noteer de
langste maat voor jaloezieën, rolgordijnen en plissé/duette.
Voor vouwgordijnen en duo-rolgordijnen de kortste maat.
-
Meet de strakke breedtemaat op drie plaatsen van raamzijde 2.
Noteer de smalst gemeten maat en haal hier de juiste speling
vanaf (zie tabel hieronder)
-
Meet de hoogte op drie plaatsen van raam 2 en noteer de
langste maat voor jaloezieën, rolgordijnen en plissé/duette.
Voor vouwgordijnen en duo-rolgordijnen de kortste maat.
TABEL: Aan te houden speling per product
16mm & 25mm Jaloezie - 3,5 cm | 50mm Jaloezie - 7,5 cm | 70mm Jaloezie - 8,5 cm | Vouwgordijn - 5 cm | Plissé/duette - 3 cm | Dupli plissé XL - 4,5 cm
Optie 2: Erker met schuine hoeken
-
Knip een aantal stukken papier uit in de
dieptemaat van de bovenbak (incl. afdeklat,
beugel en speling). Houdt hiervoor de maten
aan die aangegeven zijn in de tabel hieronder
-
Plaats in iedere hoek de stukken papier, zoals
weergegeven in de illustratie (grijze vlakken).
Zorg dat de stukken elkaar niet raken.
-
Meet bij ieder raam de breedte inclusief papier
en noteer deze. Haal hier 0,7 cm speling af.
-
Meet van ieder raam de hoogte op drie
plaatsen en noteer voor jaloezieën, rolgordijnen
en plissé/duette de langste hoogtemaat. Voor
duorolgordijnen en vouwgordijnen houdt u de
kortste maat aan.
TABEL: Houdt deze maten aan voor de stukken papier
16mm & 25mm Jaloezie - 3,5 cm | 50mm Jaloezie - 7,5 cm | 70mm Jaloezie - 8,5 cm | Vouwgordijn - 5 cm | Plissé/duette - 3 cm | Dupli plissé XL - 4,5 cm
